ఉత్తమ ధర వెల్డింగ్ వైర్ మెష్ రోల్ మెషీన్, కేజ్ సీమ్ వెల్డర్ వ్యాసం 500-2000mm బలోపేతం

ఉత్పత్తి వివరణ

---

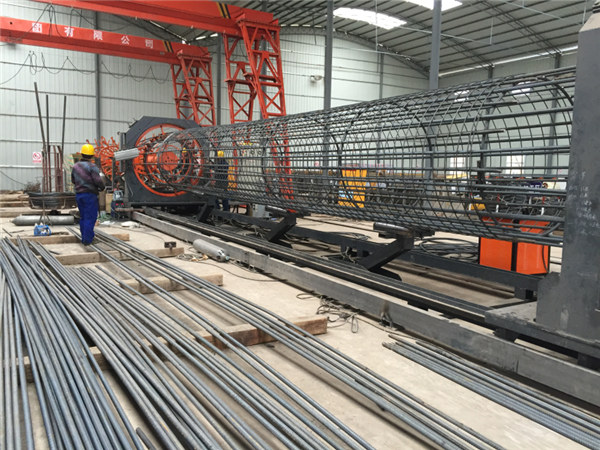

CNC ఉక్కు పంజరం వెల్డింగ్ యంత్రం 12m-27m స్వయంచాలకంగా పైల్ బోనును ప్రాసెస్ చేయవచ్చు. నిర్మాణానికి అవసరమైన ఆధారంగా, భ్రమణ డిస్క్లో స్థిరపడిన స్లీవ్స్లో చొప్పించబడతాయి, రేఖాంశ వృత్తం తీయాలి మరియు ఒక లాటిట్యూడ్నల్ రీబ్లో ఇది వెల్డింగ్ చేస్తాయి, యంత్రం నడిచే మరియు భ్రమణ డిస్క్ రోలింగ్లో ఉన్నప్పుడు, రేఖాంశ వృత్తం ఉంటుంది రీకర్ చుట్టూ తిరుగుతూ, డిస్క్ కదులుతున్నప్పుడు, అది కూడా భ్రమణం చెందుతుంది, అది పంజరం పైల్ అవుతుంది. ఇది ప్రోగ్రామబుల్ లాజిక్ కంట్రోలర్ ద్వారా నియంత్రించబడుతుంది, శక్తిని సర్వో మోటార్ ద్వారా అందిస్తారు. మద్దతు కోసం పంజరం కింద హైడ్రాలిక్ ట్రైనింగ్ పరికరం కూడా ఉన్నాయి, వెల్డింగ్ తుపాకులు క్రమంలో ప్రకారం స్వయంచాలకంగా పని చేయవచ్చు.

ఆటోమేటిక్ కేజ్ వెల్డింగ్ మెషీన్స్ మా వినియోగదారులకు వ్యక్తిగత ఆసక్తులు మరియు అవసరాలు పరిగణనలోకి తీసుకోవడంలో సౌకర్యవంతం చేసే యూనిట్ నిర్మాణం వ్యవస్థలుగా రూపొందాయి. ఒక ప్రత్యేక సంస్కరణ ఆటోమేటిక్ కేజ్ వెల్డింగ్ మెషిన్ బహుభుజి ఉపబల బోనులను ఉత్పత్తి చేయడం కూడా బాగా అమ్ముతుంది. ఈ యంత్రంతో, స్తంభాలు మరియు సహాయక కిరణాల కోసం ఉపబల బోనులను తయారు చేయడంతోపాటు, రీన్ఫోర్స్డ్ కాంక్రీట్ అంశాలు, ఫౌండేషన్ పైల్స్ మొదలైనవి తయారు చేయబడతాయి.

మోడల్
కేజ్ వ్యాసం (mm)	Φ500-1500	Φ500-2000	Φ500-2500
కేజ్ పొడవు (m)	2-12	2-12	2-12
ఉపబల బోనుల మాక్స్ బరువు (KG)	≤4500	≤6000	≤8000
ప్రధాన బార్ యొక్క వ్యాసం (mm)	Φ16-32	Φ16-32	Φ16-32
స్పైరల్ వ్యాసం (mm)	Φ6-12	Φ6-12	Φ6-12
స్పైరల్ అంతరం (mm)	50-500	50-500	50-500
లేబుల్ ఎలక్ట్రిక్ పవర్ (క్వా)	18	21	25
వాకింగ్ వేగం (m / min)	1.5	1.5	1.5
భ్రమణ వేగం (r / min)	2-4	2-4	2-4
ఓవర్ డైమెన్షన్ (L * W * H) (mm)	27000 × 4500 × 2700	27000 × 5000 × 3200	27000 × 5500 × 3700

ఉత్పత్తి ప్రక్రియ

ఫీడింగ్ → రీబెర్ ఇన్సర్ట్ (ప్రధాన బార్) → ఫిక్సింగ్ → కదిలించు కదలిక → వెల్డింగ్ ప్రారంభం → సాధారణ వెల్డింగ్ → వెల్డింగ్ను నిలిపివేయండి → కదిలింపు కదలిక → ప్రత్యేక స్థిర డిస్క్ → రీబ్యాక్ను loosing → కదిలే డిస్క్ వేరు → కేజ్ అన్లోడ్ cage → విద్యుత్ మద్దతు తగ్గించడం → కదిలే డిస్క్ రీసెట్

ఉత్పత్తి సామర్థ్యం

1500mm పైల్ పంజరం: రెండు తరగతులు, 300-400 మీటర్లు / రోజును ప్రాసెస్ చేయవచ్చు, (సుమారు 20 టన్నులు).

12 మీటర్ల ఉక్కు పంజరంను వెల్డింగ్ చేస్తున్నప్పుడు, సాధారణ లోడింగ్ మరియు అన్లోడ్ సమయం సుమారు 15-20 నిమిషాలు ఉంటుంది, సాధారణ వెల్డింగ్ సమయం సుమారు 18-25 నిమిషాలు (ఖాళీ 120mm), కాబట్టి సమయ సమయాలు 30-45 నిమిషాలు, వేగం (సాధారణంగా, 1.5 మీటర్ల వ్యాసం మరియు 12 మీటర్ల పొడవు కలిగిన ఉక్కు పంజరం బరువు సుమారు 800 కిలోలు ఉంటుంది)

పైల్ పంజరం యొక్క సామర్ధ్యం లాంగిట్యూడ్ రీబర్స్, కేజ్ యొక్క వ్యాసం, కాయిల్ స్పేసింగ్ మరియు కార్మికుల నైపుణ్యం యొక్క పరిమాణానికి సంబంధించినది.

స్టీల్ కేజ్ టెంప్లేట్

అసలు అవసరాలకు అనుగుణంగా, పైల్ పంజరం రూపకల్పన భిన్నంగా ఉంటుంది (పొడవాటి రెటిబార్ యొక్క వ్యాసం లేదా వ్యాసం వంటివి), ఇది వివిధ ఇంజనీరింగ్ అవసరాలకు అనుగుణంగా టెంప్లేట్ మరియు కాథెటర్ని మార్చడం ద్వారా మారుస్తుంది.
